Извещатель предназначен для работы c приборами приемно-контрольными и управления пожарными адресными “Рубеж-Глобал” или аналогичными с поддержкой протокола “RS-R2” в составе системы противопожарной защиты (СПЗ) “GLOBAL”
Питание и информационный обмен извещателя осуществляется по двухпроводной адресной линии связи (АЛС) и в системе занимает один адрес.
Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.
Сигнал от излучателя проходит через контролируемую среду, отражается от отражателя и фиксируется приемником. При возгорании дым от очага возгорания поднимается к потолку, и задымленная среда вызывает затухание оптического луча. В приемнике уровень ослабленного сигнала сравнивается с уровнем сигнала, полученным при настройке и принятым за сигнал, соответствующий оптически чистой среде. Как только отношение достигает установленного порога, формируется сигнал «Пожар», который по линии АЛС транслируется на КАУ.
Извещатель может выпускаться в следующих исполнениях:

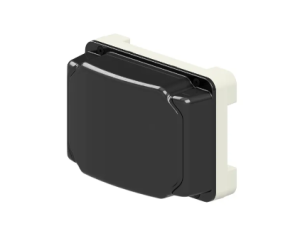

ИПДЛ-249/1-50 – R2;
ИПДЛ-249/1-75 – R2;
ИПДЛ-249/1-100 – R2.
Где значение -50, -75 или -100 максимальное расстояние между излучателем и отражателем.
